ШКИВЫ

Шкивы SKF имеют в обозначении префикс PHP. Все шкивы изготавливаются для использования со стандартными ремнями. Шкивы SKF по формату номера детали соответствуют стандартам ISO, BS, RMA и DIN.

Пример обозначения

PHP 4 SPB 800 TB 5040

PHP - Префикс обозначения SKF

4 - Тип канавки шкива. Количество канавок шкива

SPB - Тип ремня. Секции ремня укладываются на шкив В соответствии со стандартами для размеров профиля канавки.

800 - Диаметр шкива. Шкив узкого клинового ремня – миллиметры (мм) Классические и узкие клиновые стандарта США – 1/10 дюйма.

TB - Способ фиксации вала. Коническая втулка - применяются конические втулки по стандартному каталогу ТВ QD – обозначение серий втулок, например, М Отверстие с черновым припуском – RSB.

5040 - Дополнительно. Доступны прочие варианты, а также изготовление по специальным требованиям

Нестандартный размер втулки, например, 5040. Размер отверстия – X125MM

Шкивы для классических зубчатых ремней и дюймовых зубчатых ремней с трапецеидальным профилем зубьев (MXL, XL, L, H, XH, XXH) изготовлены в соответствии со стандартом ISO 5294.

Шкивы для метрических зубчатых ремней (T/AT) изготовлены в соответствии со стандартом DIN 7721.

Все шкивы клиновых ремней SKF изготовлены в соответствии со стандартами ISO 4183, DIN 2211, ANSI IP-22 "Шкивы для узких клиновых ремней стандарта США” и ANSI IP-20 "Шкивы для классических клиновых ремней”. Они взаимозаменяемы со шкивами SPA, SPB, SPC и SPZ. Шкивы изготавливаются из серого чугуна G3000 (GG) в соответствии с американским стандартом "SAEJ431AVG96”.

В соответствии с требованиями для G3000:

•Разрушающая нагрузка ≥ 207 МПа

•Твёрдость ≥ HB 187-241

•Химический состав C 3,1-3,4 %, Si 1,9-2,3 %, Mn 0,6-0,9 %, S ≤ 0,15 %, P ≤ 0,15 %

После изготовления шкивы фосфатируются и покрываются антикоррозионной смазкой.

Все шкивы статически отбалансированы в соответствии с ISO 1940. После балансировки шкивы могут использоваться с линейной скоростью не более 35 м/с. По заказу возможна динамическая балансировка. При наличии специального заказа на балансировку шкивов SKF может предоставить сертификат, удостоверяющий, что шкивы динамически отбалансированы.

Приемущества ременных передач

•Возможность регулировать передаточное отношение путем подбора диаметра шкива

•Возможность обеспечить требуемую нагрузочную способность варьируя число ручьев

•Простота монтажа

•Низкие требования к центровке

•Отличные демпфирующие способности

•Низкая цена

Клиновые шкивы

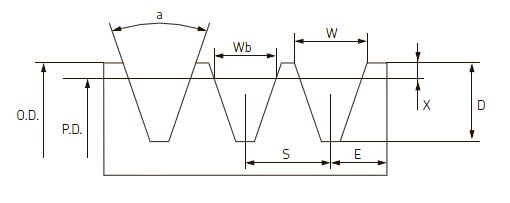

Сушествует несколько станадртов клиновых ремней, профиль ременного шкива должен соответствовать профилю используемого ремня.

Современные узкие клиновые ремни

Шкивы с профилями PHP SPZ, PHP SPA, PHP SBP, PHP SPC.

Шкив каждого профиля может иметь различное количество ручьев.

Монтаж шкива производится с помощью конической втулки

Шкив предназначен для передачи движения приводному ремню. Выглядит этот элемент как колесо с ободом либо канавкой по всей своей окружности. Передача усилия с ремня на ось и в обратном направлении происходит благодаря наличию шкива. У нас представлены зубчатые, клиновые, поликлиновые шкивы.

Ременная передача имеет простую, но эффективную конструкцию. Шкив – составная часть ременной передачи. Изменяя диаметры ведущего и ведомого шкива можно менять передаточное отношение, а следовательно и обороты ведомого вала. При подборе шкива для клиноременной передачи необходимо учитывать передаваемую мощность и межцентровое расстояние и исходя из этих параметров выбирать профиль ремня и количество ручьев.

Шкивы незаменимы в передаче вращения с вала электродвигателя, а значит, широко используется в промышленности.

Звоните нам или пишите и наши специалисты помогут Вам грамотно осуществить подбор необходимых элементов ременной передачи и купить шкив.
